边缘计算

1 基本概念

边缘计算(Edge Computing)

  • 核心思想:将计算、存储和数据处理从云端下沉到靠近数据源(如传感器、IoT设备)的本地设备或边缘节点,减少延迟、节省带宽、增强隐私。
  • 数据就近处理 + 低延迟响应 + 资源受限设备优化。

微控制器(Microcontroller Unit,MCU)

  • 微型计算核心:集成CPU、内存、I/O的单一芯片(如STM32、ESP32),功耗低至毫瓦级,适合边缘设备。

微型机器学习(TinyML)

  • 在MCU上运行超低功耗ML模型(如关键字检测、异常监测),典型框架:TensorFlow Lite Micro、Edge Impulse
  • 嵌入式系统+机器学习算法
  • 传感器获取数据→算法处理→输出结果

Edge Impulse:https://edgeimpulse.com/

  • 为IoT设备提供端到端ML开发平台,支持数据采集→训练→部署轻量级模型(如TensorFlow Lite for Microcontrollers,TFLite)。

边缘计算 vs 云计算

维度 边缘计算 云计算
延迟 毫秒级(本地处理) 秒级(远程传输)
带宽消耗 低(仅上传关键数据) 高(原始数据上传)
隐私性 数据本地处理,更安全 依赖云端,风险集中

2 基于嵌入式平台的边缘算法部署

2.1 乐鑫 ESP32 芯片方案

乐鑫 ESP32-S3:https://www.espressif.com/zh-hans/products/socs/esp32-s3

  • 参考 GitHub 仓库:https://github.com/LFF8888/AudioSort_TFLM/
  • 详细视频教程:【单片机深度学习:教你在ESP32上实现TensorFlow Lite Micro模型部署!】https://www.bilibili.com/video/BV1uX8veJEGi/?share_source=copy_web

ESP32 模拟器:https://wokwi.com/

2.2 华为昇腾 AI 芯片方案

华为云 AI开发平台ModelArts:https://www.huaweicloud.com/product/modelarts/ascend-cloud.html

香橙派 OrangePi AIpro(8T):http://www.orangepi.cn/html/hardWare/computerAndMicrocontrollers/service-and-support/Orange-Pi-AIpro.html

华为云 CANN

  • 类似 CUDA 的 cuDNN
  • https://www.hiascend.com/software/cann

模型转换 onnx to om:

  • 配置模型转换环境:https://github.com/kaylorchen/Docker/tree/master/ascend_atc
  • 详细视频教程:【昇腾技术路线 onnx模型转换成om模型】https://www.bilibili.com/video/BV1qsN6e2EXv/?share_source=copy_web

构建模型转换的 Docker 镜像

docker buildx build -t atc:latest -f Dockerfile ./

启动容器

docker run -it -v ${PWD}:/root/ws atc bash

查看 NPU 版本

npu-smi info

onnx 转换为 om

source /usr/local/Ascend/ascend-toolkit/set_env.sh
export LD_LIBRARY_PATH=/usr/local/Ascend/ascend-toolkit/latest/x86_64-linux/devlib/:$LD_LIBRARY_PATH
atc --model=模型名称.onnx --framework=5 --output=模型名称 --soc_version=NPU版本

昇腾AI+香橙派,让 DeepSeek 跑在边缘 AI 开发板 - Gitee的文章 - 知乎:https://zhuanlan.zhihu.com/p/23534786926

MindIE+香橙派,边缘开发板部署DeepSeek系列蒸馏模型:https://www.hiascend.com/zh/developer/techArticles/20250225-3

2.3 恩智浦云芯片测试方案

恩智浦云实验室

  • 开发板测试云平台
  • https://aiotcloud.nxp.com.cn/

视频教程:【新手教程 五分钟教你在嵌入式平台部署YOLO】https://www.bilibili.com/video/BV1Qm421g7g1/?share_source=copy_web

恩智浦cloudlab部署yolo模型:https://hexchip.com/archives/8jDjR3F

2.4 Orange Pi Zero3

官方资料:http://www.orangepi.cn/html/hardWare/computerAndMicrocontrollers/service-and-support/Orange-Pi-Zero-3.html

Docker镜像构建:https://github.com/wukongdaily/OrangePiShell

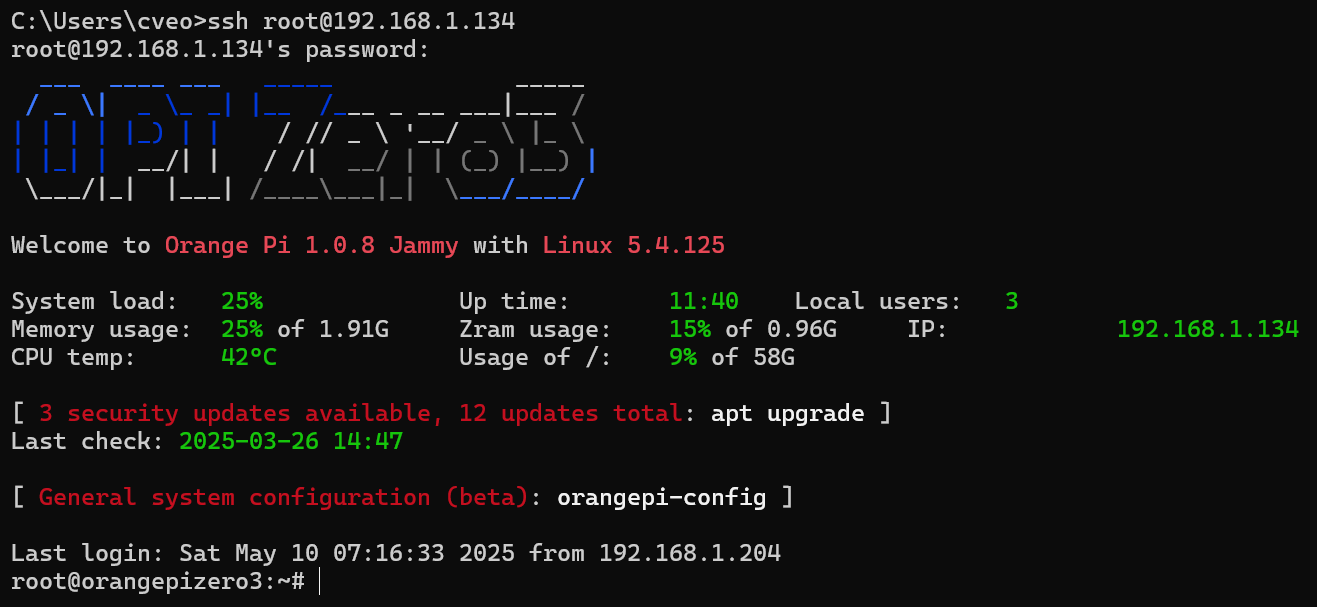

image-20250510233218325

内网穿透cpolar:http://192.168.1.134:9200/

3 Qemu 虚拟机模拟方案

3.1 Qemu 模拟 Orange Pi PC

目前 Qemu 仅支持香橙派 Orange Pi PC 的模拟。

香橙派 Orange Pi PC:http://www.orangepi.cn/html/hardWare/computerAndMicrocontrollers/service-and-support/Orange-Pi-PC.html

Qemu 模拟 OrangePi PC:https://www.qemu.org/docs/master/system/arm/orangepi.html

下载Ubuntu镜像:Orangepipc_2.0.8_ubuntu_bionic_server_linux5.4.65.img

  • 系统版本:Ubuntu 18.04 LTS (Bionic Beaver)
  • Linux内核:linux 5.4.65

进入WSL

wsl

安装编译Linux内核所需的环境,缺一不可

sudo apt install make gcc flex bison gcc-arm-linux-gnueabi net-tools qemu-system

获取指定版本号的Linux内核源码,这里指定为与镜像保持一致,源码将下载到当前目录

git clone --depth=1 --branch linux-5.4.y https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git

切换到当前目录下的Linux源码目录中

cd linux/

清空编译缓存

ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- make mrproper

编译 sunxi_defconfig

ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- make sunxi_defconfig

编译Linux内核

ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- make

将编译结果复制到外部Windows中

cp ~/linux/arch/arm/boot/dts/sun8i-h3-orangepi-pc.dtb /mnt/d/vms/OrangePiPC

构建OrangePiPC镜像

qemu-system-arm -M orangepi-pc -cpu cortex-a7 -kernel ~/linux/arch/arm/boot/zImage -append 'console=ttyS0,115200 root=/dev/mmcblk0p1' -dtb  ~/linux/arch/arm/boot/dts/sun8i-h3-orangepi-pc.dtb -drive file="/mnt/d/vms/OrangePiPC/Orangepipc_2.0.8_ubuntu_bionic_server_linux5.4.65.img",format=raw,if=sd -global allwinner-rtc.base-year=2000 -nographic -serial mon:stdio
